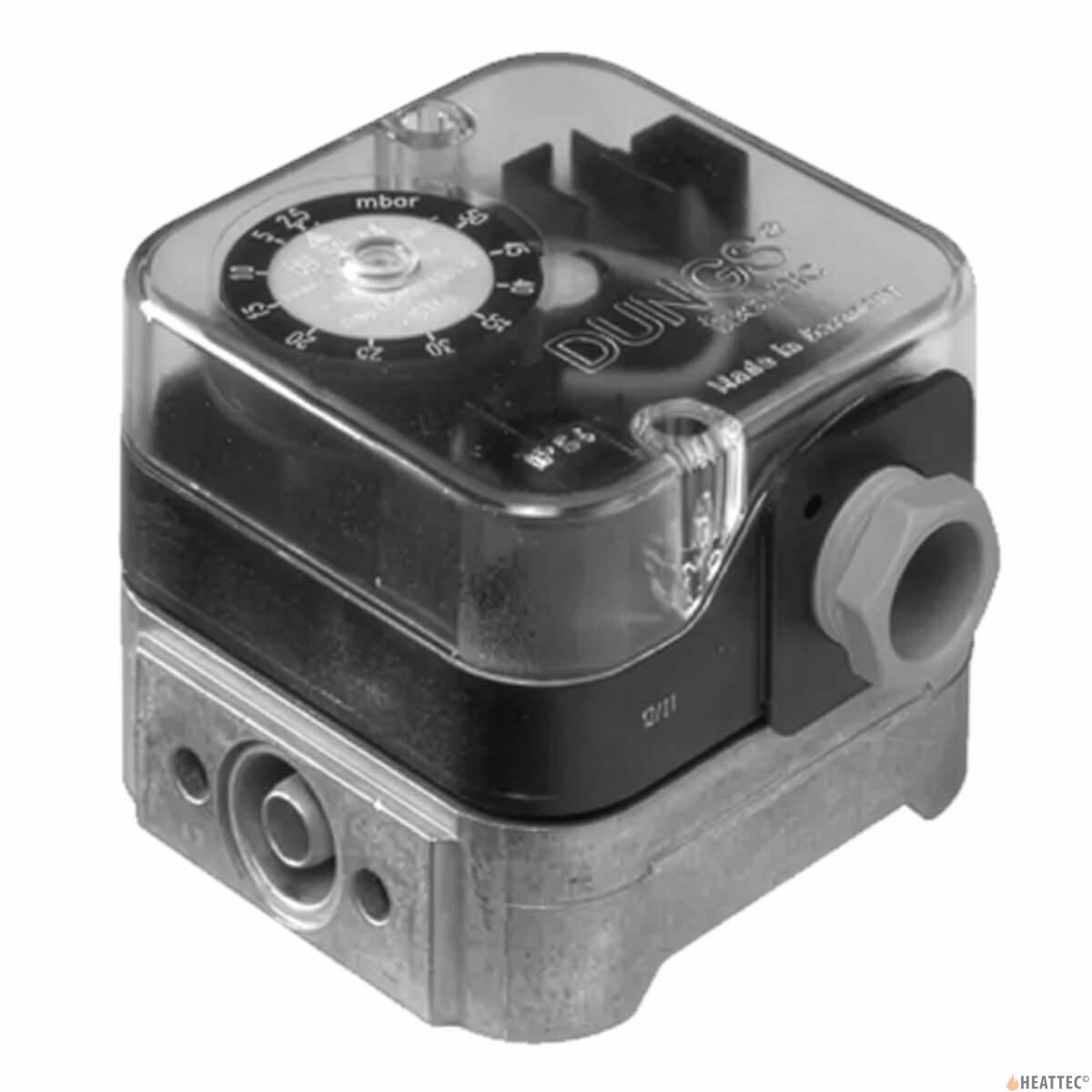

UB 50 A4 Technische beschrijving

De drukschakelaar UB 50 A4 is een instelbare drukschakelaar volgens EN 1854 voor automatische branderbesturingssystemen. Geschikt voor het in-, uit- of omschakelen van een circuit bij wijzigingen in de actuele drukwaarde ten opzichte van de ingestelde referentiewaarde. De referentiewaarde (schakelpunt) wordt ingesteld via een instelwiel voorzien van een schaalverdeling.

Toepassing

Drukbewaking in stook-, ventilatie- en airconditioningsystemen. Geschikt voor lucht, rook- en uitlaatgassen en andere niet-agressieve gassen; niet geschikt voor industriële verbrandingsgassen. Ideaal voor toepassingen die hoge precisie vereisen in het lagedrukbereik.

Goedkeuringen

EG-typeonderzoekscertificaat volgens:

• EG-verordening voor gastoestellen
• EG-richtlijn drukapparatuur

Drukschakelaar klasse "S" volgens EN 1854. Goedkeuringen in andere belangrijke gasverbruikende landen.

Functionele beschrijving

Enkelwerkende drukschakelaar in het overdrukbereik. De druk werkt via het membraan tegen de kracht van de instelveer op de microschakelaar. De drukschakelaar werkt zonder hulpenergie.

Drukschakelaar

De besturingseenheid reageert op druk. Als de ingestelde referentiewaarde (mbar) wordt overschreden of onderschreden, wordt het circuit in-, uit- of omgeschakeld.
